Comment installer un ventilateur de plafond avec télécommande
Avant le montage, préparez les outils utiles : niveau à bulle, tournevis, perceuse, connecteurs Wago et multimètre. Cette préparation évite les arrêts en cours d’assemblage et limite les erreurs au moment du branchement.
Préparation et fixation du support au plafond
Sécurité électrique avant l'installation
Pour installer un ventilateur de plafond, avec ou sans télécommande, la règle ne change pas : couper l’alimentation électrique au tableau principal. Repérez le bon disjoncteur, puis vérifiez l’absence de tension au plafond avec un multimètre avant toute manipulation.
- Disjoncteur repéré : identifier le circuit de la pièce et confirmer l’extinction de l’ancien luminaire à l’interrupteur.
- Contrôle électrique : mesurer sur les fils pour vérifier qu’aucune phase n’est encore alimentée.
- Protection : utiliser gants isolants et lunettes pour travailler en sécurité.
En complément, contrôlez la mise à la terre sur l’installation existante. Le conducteur vert et jaune assure la protection contre les défauts d’isolement : son raccordement est obligatoire. Lors du branchement, ce point ne se contourne pas.
Choisir le bon emplacement et fixer le support
Le kit pour installer un ventilateur de plafond comprend en général la tige de suspension, le support de plafond, la visserie et les pièces de montage. L’emplacement le plus équilibré reste le centre de la pièce, avec au moins 1 mètre entre les pales et chaque mur. À privilégier quand la chaleur stagne dans toute la surface, car le brassage d’air reste plus homogène.
- Emplacement central : poser le support plafond au milieu de la pièce pour une diffusion régulière.
- Dégagement latéral : garder au moins 1 mètre entre les pales et les parois ou obstacles.
- Capacité du plafond : vérifier une charge admissible de 5 à 15 kg et renforcer si besoin.
- Fixation au plafond : sur béton, perçage Ø 8 mm avec chevilles d’ancrage; sur bois, vissage direct; sur faux plafond, chevilles adaptées et plaque de renfort.
Une fois le support au plafond installé, contrôlez son niveau puis testez la tenue de la fixation au plafond par une légère traction. Un support plafond mal serré provoque vite des vibrations, parfois dès la première mise en route. Même principe pour le support de plafond d’un ancien luminaire réutilisé : sa tenue doit être confirmée avant l’assemblage.
La hauteur minimale entre le sol et le bas des pales doit rester de 2,30 m. Une fois le bon diamètre choisi, cette contrainte oriente souvent vers un modèle standard ou vers une version Hugger sans tige si la hauteur disponible est limitée.
Adapter la tige d'extension à la hauteur du plafond
La différence se joue sur la hauteur de montage : les tiges d’extension existent en 25, 51, 76, 122 et 183 cm pour placer les pales entre 2,40 et 2,60 m du sol. Un ventilateur trop proche du plafond perd en efficacité, car le flux d’air se développe moins bien.
Dès que le plafond dépasse 3,00 m, une tige longue devient nécessaire. La suspension doit alors ramener le ventilateur de plafond dans la bonne zone de brassage. Passez les fils électriques à l’intérieur de la tige avant d’assembler le moteur : ce détail simplifie le branchement et le futur appairage de la télécommande.
Raccordement électrique et schéma de câblage
Le raccordement électrique d’un ventilateur de plafond exige une méthode précise. Chaque kit fournit un schéma de branchement précis à respecter dans l’ordre indiqué. Le modèle Mollywood Ø152 cm en bois noyer, par exemple, comprend les fixations et les instructions pour installer un ventilateur de plafond avec télécommande Mollywood, avec moteur silencieux et commande intégrée dès l’installation.
Connecter les fils selon le schéma électrique
Le point sensible reste l’inversion entre la phase et le fil de commande de l’éclairage. Le repérage est simple : phase en marron ou rouge, neutre en bleu, terre en vert-jaune, et fil dédié pour la lumière.
Dès que les conducteurs passent dans la tige, les connexions se font dans la rosace. Des connecteurs adaptés, type Wago, facilitent un assemblage propre et permettent de vérifier rapidement chaque liaison. Un fil mal serré ou mal isolé peut créer un arc électrique, source de panne ou d’incident électrique.
Rôle du condensateur et erreurs à éviter
Le condensateur d’un ventilateur de plafond équipe surtout les modèles à moteur AC. Il lance le moteur du ventilateur et gère la vitesse selon la commande choisie. En cas de défaut, le ventilateur peut bourdonner, démarrer difficilement ou tourner trop lentement.
À l’inverse, un modèle DC fonctionne autrement. Le récepteur est généralement intégré d’origine, sans condensateur séparé, ce qui simplifie l’installation électrique et limite les erreurs de branchement.
- Inversion phase/neutre : perturbe immédiatement le fonctionnement du ventilateur et peut endommager le récepteur.
- Fil lumière raccordé sur la phase du ventilateur : empêche une commande séparée entre éclairage et ventilation.
- Fils mal isolés : un conducteur dénudé dans la rosace expose à un court-circuit ou à un incident électrique.
- Condensateur absent sur un modèle AC : le ventilateur ne prend qu’une seule vitesse ou démarre mal.
Installer le récepteur de commande dans la rosace
Le récepteur prend place dans la rosace, entre l’alimentation du plafond et les fils du ventilateur de plafond. Le schéma distingue deux sorties : « fan » pour le ventilateur, « light » pour l’éclairage. Cette séparation permet une commande indépendante via la télécommande, selon la configuration du plafond.

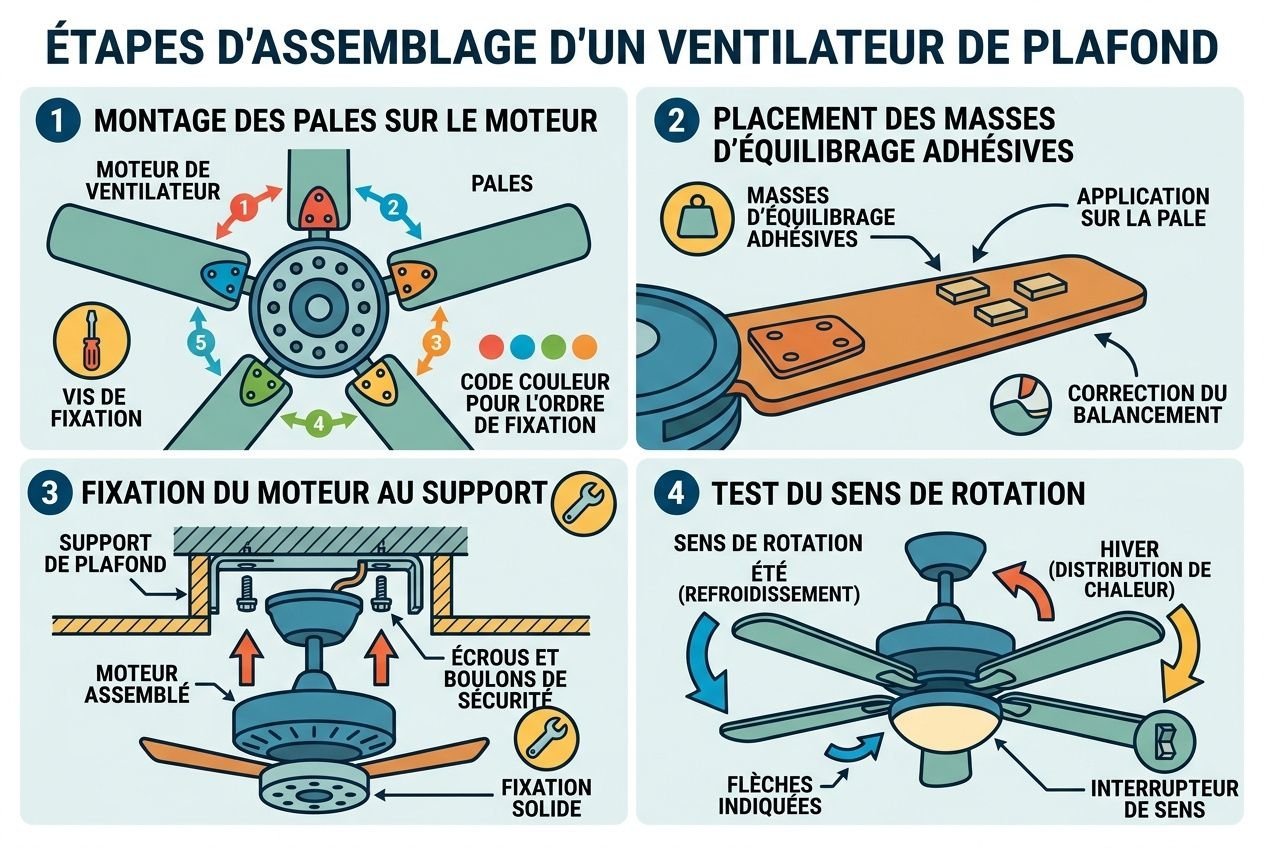

Une fois le boîtier positionné, vérifier que rien ne pince les fils à la fermeture évite bien des pannes intermittentes. L’assemblage des pales peut alors suivre : serrage manuel d’abord, puis reprise au tournevis pour préserver l’équilibre, la vitesse de rotation et la tenue de l’ensemble.
Produits recommandés
Appairage de la télécommande et optimisation du ventilateur
Une fois l’installation mécanique et électrique achevée, l’appairage de la télécommande clôt l’installation. Sur un ventilateur de plafond à moteur DC, le récepteur est généralement prêt pour la synchronisation, sans accessoire supplémentaire. Cette page sur le ventilateur plafond led avec télécommande précise aussi les points utiles à vérifier selon la surface, la hauteur et le type de plafond.
Synchroniser la télécommande avec le récepteur
Pour une efficacité maximale dès la première mise en service, il faut d’abord insérer des piles neuves dans la télécommande. Des piles trop faibles perturbent le signal. Sur Ventilateur de Plafond, ce contrôle reste prioritaire avant tout nouvel essai d’appairage.

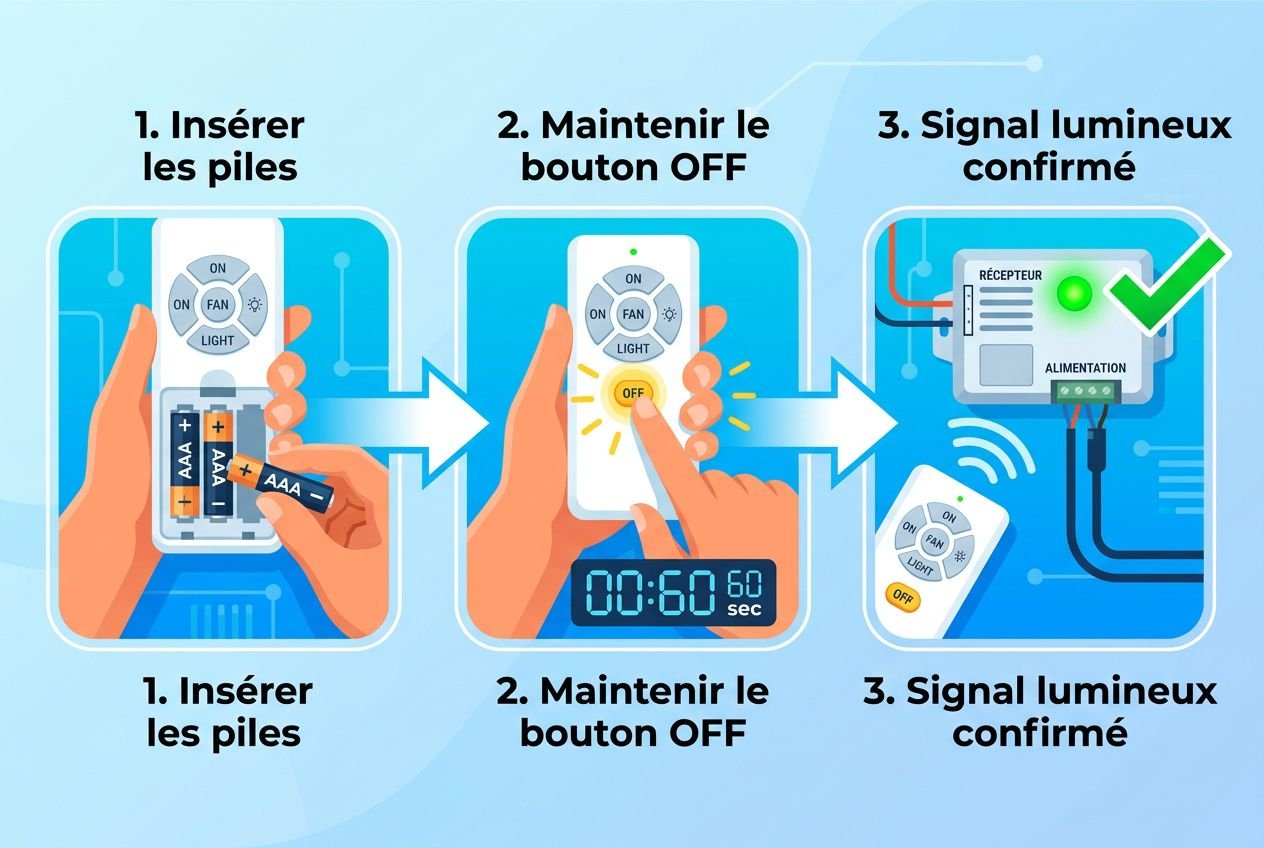

La synchronisation se fait en maintenant le bouton OFF pendant environ 60 secondes, jusqu’au signal lumineux du récepteur. La portée de la télécommande atteint ensuite 10 à 15 mètres dans des conditions normales d’utilisation, selon la configuration du plafond.
- Piles neuves obligatoires : elles stabilisent le signal lors de la synchronisation.
- Bouton OFF maintenu : environ une minute, jusqu’au voyant de confirmation sur le récepteur.
- Distance réduite au départ : rester à moins de 2 mètres aide à sécuriser l’appairage.
- Installations multiples : prévoir une fréquence distincte pour chaque ventilateur de plafond afin d’éviter les interférences.
Si la commande ne répond pas, retirez les piles quelques secondes puis remettez-les avant de relancer la procédure. En complément, rapprocher la télécommande à moins d’un mètre peut suffire lors du second essai. Cette vérification évite souvent de chercher une panne côté branchement électrique.
Fonctions de commande et réglages disponibles
Pour un plafonnier ventilateur avec LED intégrée, il faut vérifier que le module d’éclairage est bien raccordé au fil « light » du récepteur. Dès que ce point est validé, la télécommande pilote à la fois le ventilateur et le luminaire. Ventilateur de Plafond recommande aussi de contrôler la bonne alimentation du récepteur : tension stable, connexions serrées, polarité respectée.
- Réglage de vitesse : jusqu’à 6 niveaux selon le débit d’air recherché.
- Mode été/hiver : inversion du sens de rotation pour le rafraîchissement ou la déstratification.
- Minuterie : arrêt automatique après une durée choisie, pratique la nuit.
La fonction mémoire reprend les derniers réglages enregistrés. La vitesse, le mode et l’éclairage reviennent donc à l’identique à la remise en marche, sans manipulation supplémentaire.
| Fonction | Action sur la télécommande | Effet sur le ventilateur |
| Sélection de vitesse | Touches vitesse 1 à 6 | Adaptation du débit d'air en m³/h |
| Mode été | Touche sens de rotation standard | Flux d'air perceptible vers le bas |
| Mode hiver | Touche inversion de rotation | Renvoi de l'air chaud du plafond vers le bas |
| Éclairage LED | Touche lumière | Allumage ou extinction indépendante du luminaire |
| Minuterie | Touche timer | Arrêt automatique programmé du ventilateur |
Optimiser les performances du ventilateur installé
À l’inverse d’un usage hivernal, le mode été s’emploie avec une vitesse moyenne à élevée quand l’air devient lourd. En hiver, une rotation inversée à vitesse basse suffit : elle renvoie l’air chaud accumulé en hauteur sans courant d’air marqué. À privilégier quand la chaleur stagne sous plafond et que l’écart de température devient sensible entre le haut et le bas de la pièce.
Une fois installé, le bon dimensionnement reste décisif. Un ventilateur de plafond légèrement plus large que le strict minimum peut brasser le même volume d’air à vitesse réduite : moins de bruit, moins de sollicitation du moteur, meilleur confort au quotidien. Pour installer un ventilateur de plafond dans une chambre ou un bureau, ce point compte souvent davantage que la seule puissance électrique affichée.
Foire aux questions
La synchronisation d’un ventilateur de plafond commence simplement : insérer des piles neuves dans la télécommande, puis maintenir le bouton OFF du récepteur enfoncé pendant environ une minute, jusqu’au signal lumineux. Restez à moins de 2 mètres durant l’opération.
En cas d’échec, retirez les piles quelques secondes puis relancez la commande. Une fois la synchronisation validée, le ventilateur répond généralement à la télécommande sur une portée de 10 à 15 mètres.
Pour installer un ventilateur de plafond en toute sécurité, la distance minimale entre le sol et le bas des pales doit être de 2,30 mètres. Si le plafond est inférieur à 2,40 m, un ventilateur sans tige de type Hugger est à privilégier.
À l’inverse, dès que la hauteur dépasse 3,00 m, une tige d’extension plus longue permet de replacer les pales dans une zone efficace : entre 2,40 et 2,60 m du sol. Des longueurs jusqu’à 183 cm existent selon la configuration du plafond, afin de conserver un bon brassage d’air sans dégrader les performances du ventilateur.
Oui, si l’interrupteur mural reste allumé en permanence pour maintenir l’alimentation électrique du récepteur placé dans la rosace. Sur un ventilateur de plafond avec télécommande, toute la commande passe alors par la télécommande : vitesse, éclairage et inversion été/hiver.
Cette coupure électrique reste utile pour l’entretien, ou lorsque le ventilateur de plafond reste inutilisé pendant une longue période.
